흐름 비등 열전달 계수(Flow boilng Heat transfer coefficient)

연구배경

냉동/공조기를 구성하는 요소들 중 증발기는 공기로부터 열을 빼앗는 가장 중요한 요소라고 할 수 있다. 증발기의 형태는 냉동/공조기에 따라 다르며, 가정용 냉동/공조기의 경우에는 냉매가 관의 내부를 흐르며 '흐름비등(Flow boiling)'이 일어난다. 이러한 증발기를 설계하려면 흐름비등 열전달 계수를 필수적으로 알아야 한다. 그러나 기존의 냉매인 R22와 같은 기존 냉매의 실험자료는 비교적 많은 편이나 그 대체냉매들에 대한 실험자료는 부족한 실정이다. 흐름비등 열전달 실험방법에는 이중의 외측에 2차 작동 유체를 흐르게 하여 벽면 온도를 일정하게 유지시켜 주는 방법과 전기가열기를 이용해 일정한 열유속을 가해 주는 방법이 있는데 위의 실험장치는 물을 2차 작동유체를 사용해 벽면 온도를 일정하게 유지시켜 주는 방법을 취하고 있다.

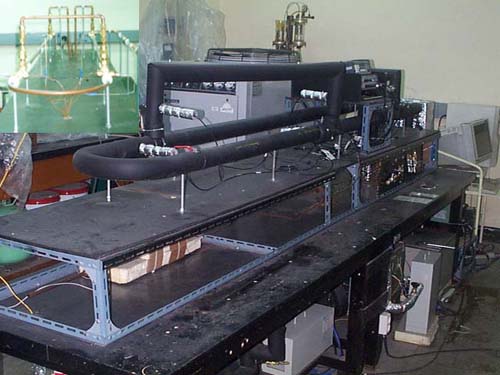

Fig. 1 Picture of experimental rig.

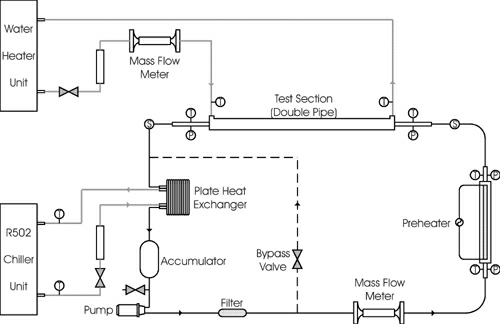

Fig. 2 Schematic diagram of experimental rig.

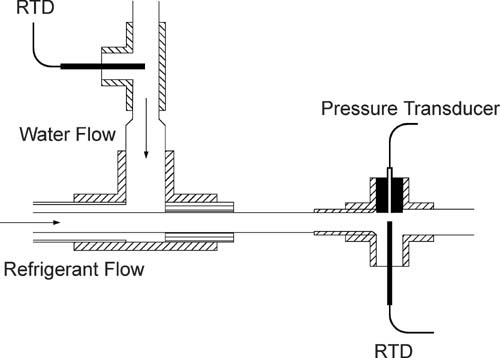

Fig. 3 Schematic diagram of fitting between each section

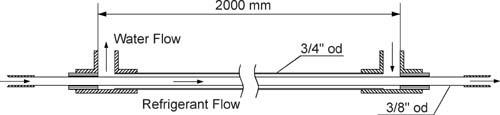

Fig. 4 Dimension of each sections



실험 기기
