인하대학교 황해권수송시스템연구센터 구조실험동
본 황해권 수송 시스템 구조 실험실은 한국 과학 재단, 인천광역시 및 인하대학의 지원을 받아 1998년 9월 실험동이 완공되었고 1999년 5월 기본 구조 실험 시스템을 모두 갖추어 운영중에 있다. 작은 시편 시험을 목적으로 하는 기존의 실험실과는 달리 본 실험실에서는 넓은 실험 공간에서 재료 및 시편 시험은 물론 실제 구조물에 가까운 대형 구조물에 관한 정적 시험, 동적 시험,그리고 다축 하중 상태의 피로 시험을 모두 수행할 수 있다는 점이 큰 특징이다. 보유하고 있는 장비와 그 장비특성을 살펴보면 다음과 같다.

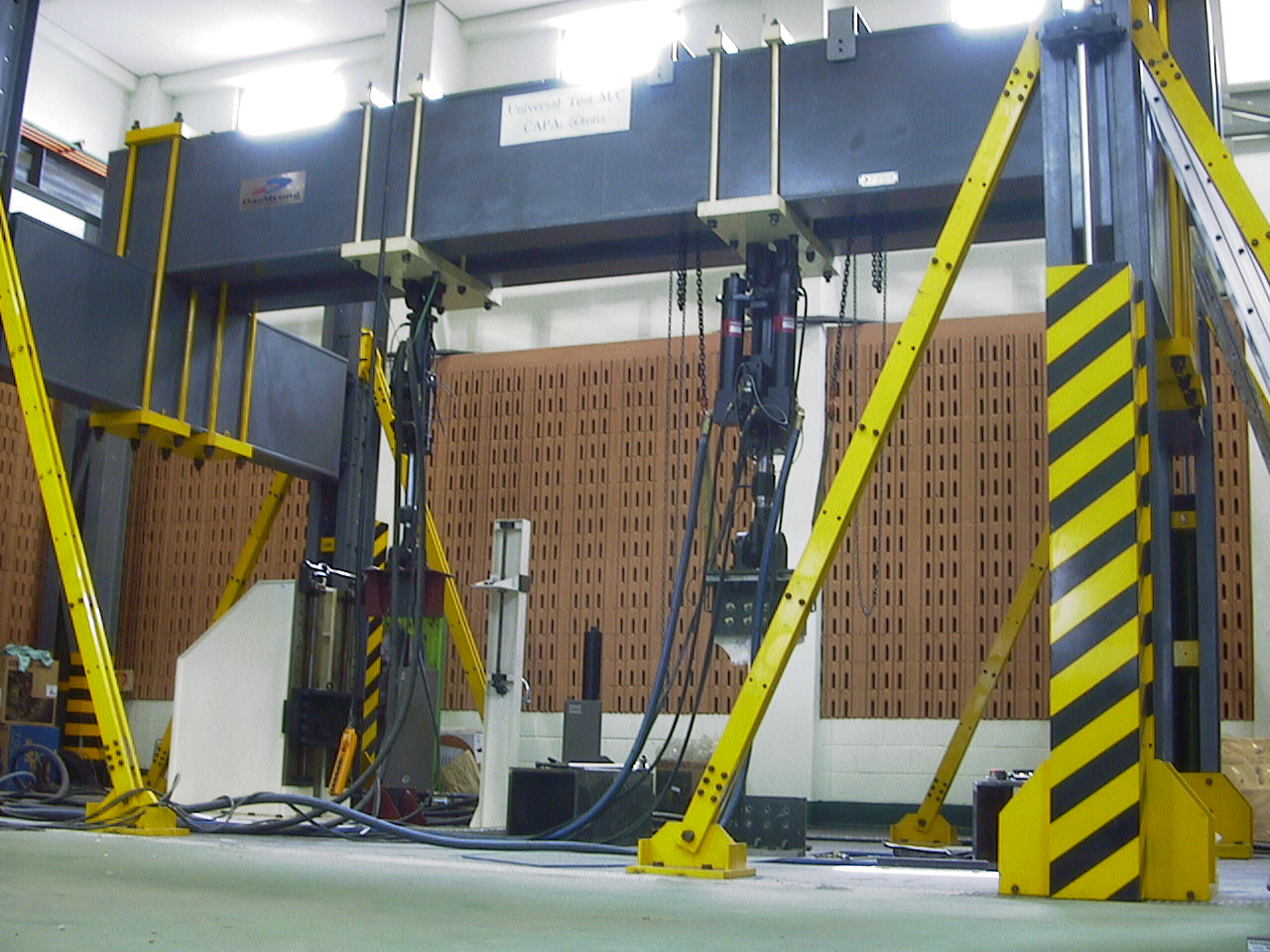

◎ Test Bed, Portal Frame and Actuator Horizontal Fixture
크기로 최대 200 ton까지 하중을 받을 수 있도록 설계된 넓은 test bed, 유압으로 상하 이송이 가능한 Portal Frame 그리고 구조 물에 수평 방향으로 최대 50 ton의 하중을 작용시킬 수 있는 Actuator Horizontal Fixture는 중·대형구조물의 각종 시험에 최상의 조건을 제공한다.

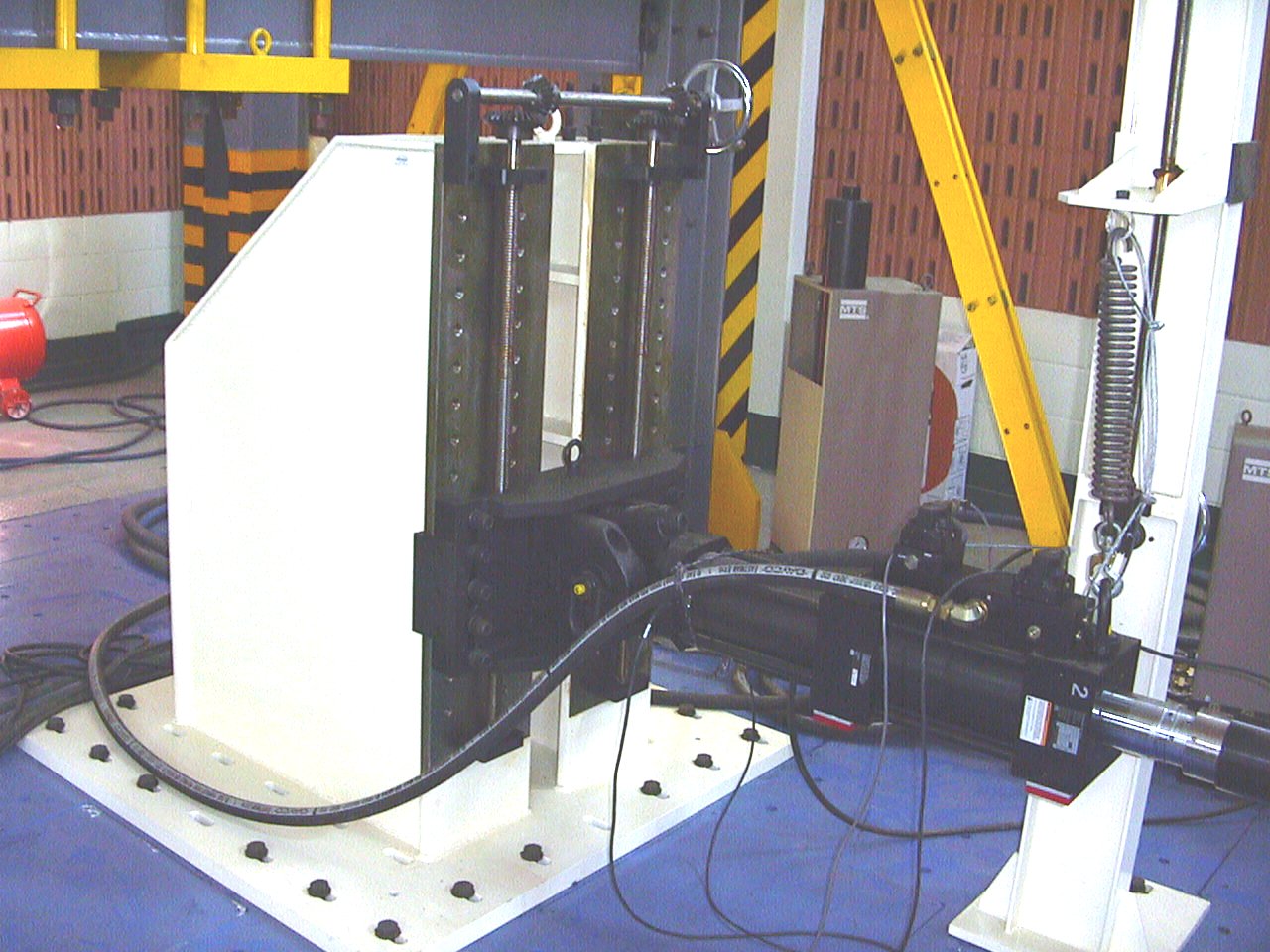

◎ 25ton Actuator 2 sets, 10ton Actuator 1 set
중·대형 구조물을 이용한 각종 정적 시험, 동적 시험에 사용되어질 수 있는 장비로서 시험의 목적에 따라 수직 및 수평의 어떠한 위치에서도 하중을 작용시킬 수가 있다. 또한 시험의 목적에 따라 0.1 ton미만의 작은 하중에서도 제어가 가능하다.

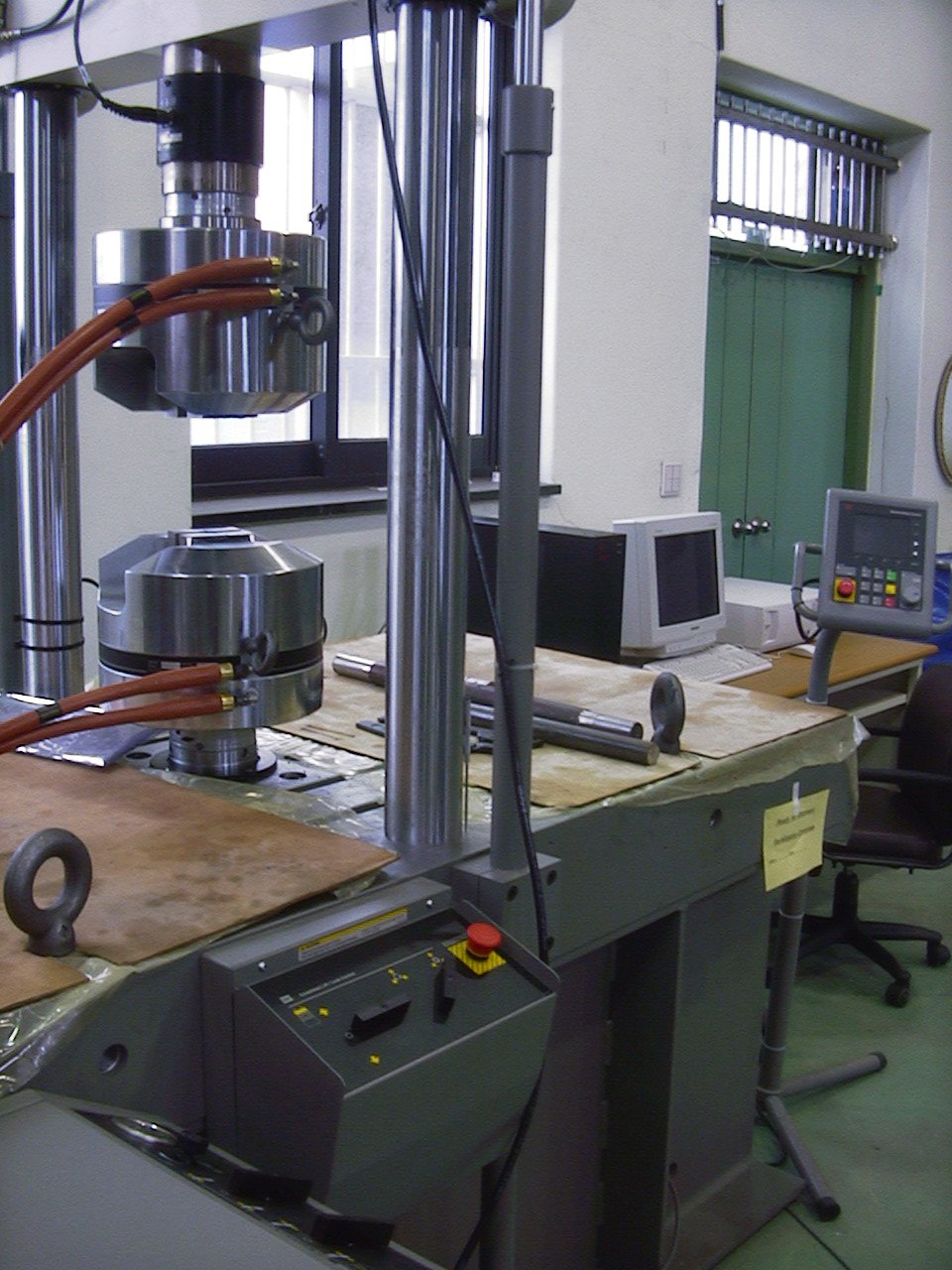

◎ 50 Ton UTM(Universal Testing Machine)
이 장비는 자체 작업 정반을 갖춘 UTM 장비로 재료 시편 시험은 물론 필요에 따라서는 작은 구조물의 간편한 시험에도 사용되어 질 수 있다. 또한 이 장비는 최신 운영 시스템을 자체적으로 가지고 있어 상기 Actuator 와는 별도로 정적, 동적, 피로 시험이 모두 가능하다.
◎ Control System &Software
제어소프트웨어가 탑제된 본 시스템은 각종 시험에 필요로 하는 다양한 하중을 자동으로 프로그램 내에서 구현할 수 있으며, 특히 여러 Actuator가 각기 다른 크기의 하중과 다른 주기를 갖는 다축 시험도 수행 가능하다. 이와 같은 모든 조작은 Control room의 컴퓨터를 통하여 신속 정확하게 운영되어진다.

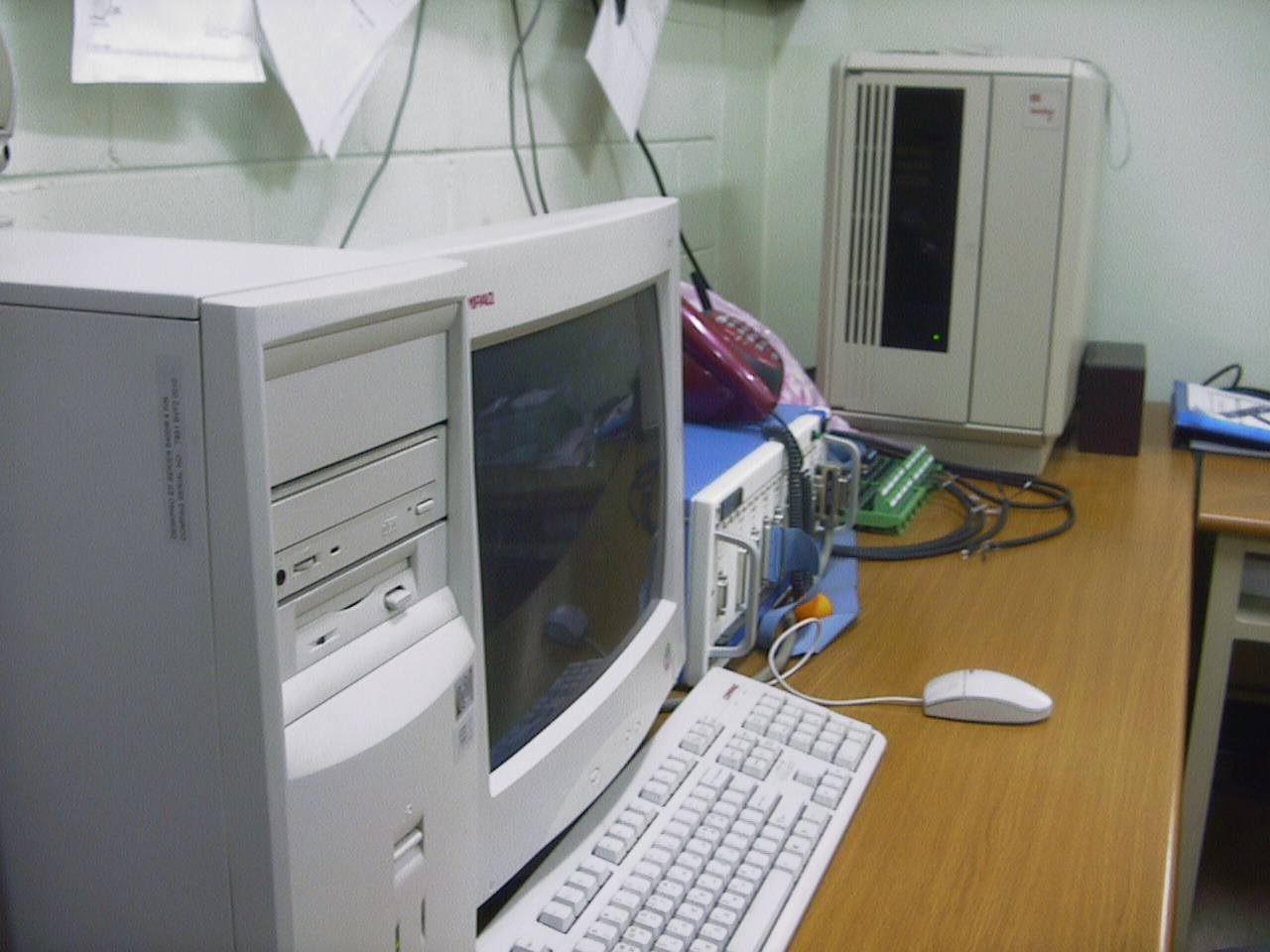

◎ Data Acquisition System
본 시스템는 시험으로부터 나오는 각종 변위, 변형률, 하중등의 데이터를 수집, 분석 할 수 있는 정보수집시스템 (Data Acquist-ion System) 이며, 최대 셈플링 속도 25,000 sample/sec 와 32 channels를 갖추고 있다. 또한 이 시스템은 자체적으로 데이터를 처리할 수 있는 소프트웨어를 갖추고 있다.
◎ 구조해석 프로그램
각종 구조시험을 시뮬레이션 할 수 있는 구조해석프로그램 (MSC 사의 PATRAN, NASTRAN, FATIGUE etc) 과 워크스테이션 3대 및 PC 10대 등을 보유하고 있다. 본 실험실은 현재 많은 분야에서 사용되어지고 있으며, 구조물의 구조적 안정과 새로운 구조물 개발을 위하여 더욱 활발한 활동이 기대되어진다.
◎ 최적설계 프로그램
각종 구조물을 포함한 선박, 해양구조물, 일반 기계, 토목, 건축 구조물 등의 최적설계에 응용이 가능한 최적설계프로그램으로, GSLPM, OPTIMUS 등 선형, 비선형, integer variable 문제, goal programming 문제, linear programming 문제 등을 다룰 수 있는 각종 프로그램을 보유하고 있다.
